Neodyum Mıkanatıs

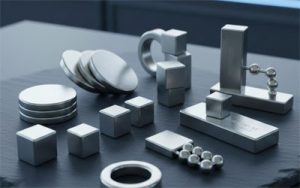

Neodyum mıknatıslar, bugün dünyada ticari olarak üretilebilen en güçlü sabit (kalıcı) mıknatıs türüdür. Teknolojide süper mıknatıs” olarak da adlandırılan bu materyaller, geleneksel siyah (ferrit) mıknatıslara kıyasla çok daha küçük boyutlarda inanılmaz bir çekim gücü sunar. Neodyum mıknatıslar bugün kullandığımız akıllı telefonlardan elektrikli araçlara kadar pek çok teknolojinin kalbinde yer alır. Aslında bu mıknatıslar sadece Neodyum elementinden oluşmaz. Teknik olarak NdFeB (Neodyum-Demir-Bor) alaşımıdır. Bu üç elementin belirli oranlarda birleşmesiyle oluşan kristal yapı ($Nd_2Fe_{14}B$), atomların aynı yöne mükemmel şekilde hizalanmasını sağlar. Neodyum mıknatıs (ndfeb), yüksek enerji yoğunlukları sayesinde mühendislik dünyasında “hacim başına en yüksek performans” sunan bileşenlerdir. Bu mıknatıslar, geleneksel ferrit mıknatısların aksine çok daha küçük boyutlarla devasa manyetik alanlar üretebilirler.
İşte Neodyum mıknatısların en yaygın kullanım alanlarına dair teknik ve endüstriyel detaylar:
Tüm Elektrikli Ulaşım ve Motor Teknolojileri Alanında
Modern elektrikli araçların (EV) ve hibrit motorların kalbinde Neodyum mıknatıslar yer alır.
- Fırçasız DC Motorlar (BLDC): Bu motorlarda rotor kısmına yerleştirilen mıknatıslar, yüksek tork ve verimlilik sağlar. Neodyumun yüksek koersivite (mıknatıslığı koruma gücü) özelliği, motorun zorlanma anlarında manyetik alanını kaybetmesini engeller.
- Ağırlık Avantajı: Elektrikli araçlarda motorun hafif olması menzili doğrudan etkiler. Neodyum sayesinde motor boyutları %50’ye kadar küçülebilir.
Başlıca Kullanım Alanları Neodyum Mıknatıslarda
Bilgisayarlar: Sabit disklerin (HDD) okuma kafalarında
Yenilenebilir Enerji: Rüzgar türbinlerinin devasa jeneratörlerinde
Ulaşım: Elektrikli araçların (EV) motorlarında
Günlük Eşyalar: Çanta tokaları, dolap kapakları ve takı klipslerinde
Yenilenebilir Enerji Rüzgar Türbinleri Kullanımında
Rüzgar türbinlerinde, özellikle “Direct Drive” (Doğrudan Tahrikli) sistemlerde tonlarca Neodyum mıknatıs kullanılır.
- Düşük Bakım Maliyeti: Dişli kutusu (gearbox) ihtiyacını ortadan kaldırarak mekanik sürtünmeyi azaltır.
- Düşük Rüzgar Hızlarında Verimlilik: Neodyum jeneratörler, rüzgar hızı düşük olsa bile yüksek elektrik üretim kapasitesine sahiptir.
Tüketici Elektroniği ve Minyatürizasyon
Cihazların her geçen gün incelmesi ve hafiflemesi bu mıknatıslar sayesindedir.
- Ses Sistemleri (Hoparlör ve Kulaklıklar): Neodyum, hoparlör sürücüsündeki bobini hareket ettirmek için gereken güçlü alanı sağlar. Bu, daha net bas sesleri ve daha hafif kulaklıklar demektir.
- Akıllı Telefonlar: Titreşim motorları, kamera lenslerinin odaklanma (autofocus) mekanizmaları ve kablosuz şarj hizalamaları Neodyum kullanır.
- Sabit Diskler (HDD): Okuyucu kafanın (actuator arm) nanosaniyeler içinde veri plakası üzerinde hareket etmesini sağlayan yüksek hızlı motorlar bu mıknatıslarla çalışır.
Endüstriyel ve Tıbbi Uygulamalar
- MRI (Manyetik Rezonans Görüntüleme): Tıbbi görüntüleme cihazlarında devasa manyetik alanlar oluşturmak için süper iletken mıknatısların yanı sıra sabit Neodyum blokları da tercih edilebilir.
- Manyetik Ayırıcılar: Gıda ve geri dönüşüm tesislerinde, hammadde akışı içindeki istenmeyen metal parçalarını (kontaminasyon) ayıklamak için konveyör bantlar üzerinde kullanılır.
- Sensörler: Otomotiv sektöründe ABS fren sistemleri ve hava yastığı sensörlerinde, manyetik alan değişimini algılayan “Hall Effect” sensörlerinin parçasıdır.
Teknik Seçim Kriterleri Tablosu
Kullanım yerine göre seçim yaparken şu teknik değerlere bakılır:
Uygulama Alanı |
Aranan Temel Özellik |
Önerilen Sınıf |
EV Motorları |
Yüksek Isı Direnci |
SH, UH veya EH Serisi |
Hoparlörler |
Yüksek Manyetik Akı |
N45, N48 veya N52 |
Denizcilik |
Korozyon Direnci |
Epoksi veya Teflon Kaplama |
Sensörler |
Boyutsal Kararlılık |
Sinterlenmiş NdFeB |
Bir Not Sıcaklık ve Oksidasyon İşlemi
Teknik bir tasarım yaparken Neodyum iki büyük düşmanı unutulmamalıdır
Curie Sıcaklığı: Mıknatısın tüm manyetik özelliğini kalıcı olarak kaybettiği noktadır (yaklaşık 310°C). Ancak çoğu sınıf 80°C’den itibaren güç kaybetmeye başlar.
Hidrojen Gevrekliği: Nemli veya asidik ortamlarda mıknatıs yapısı bozulabilir. Bu yüzden kullanım yerinde mutlaka uygun kaplama Nikel, Çinko veya Altın) seçilmelidir.
Kimyasal Yapı ve Üretim Bilgiler
Neodyum mıknatıs uygun fiyat avantajları temel olarak üç elementin birleşiminden oluşur: Neodyum (Nd), Demir (Fe) ve Bor (B). Kimyasal formülü $Nd_2Fe_{14}B$ şeklindedir.
Üretim süreci genellikle iki ana yöntemle gerçekleştirilir İstanbulda
Sinterleme Hammaddelerin Vakum Altında Eritilip Kalıplara Dökülmesi, Ardından Toz Haline Getirilip Manyetik Bir Alan İçinde Preslenerek Fırınlanması İşlemidir. En Yüksek Manyetik Gücü Bu Yöntem Sağlar. Bağlama Bonded Manyetik Tozun Bir Polimer Bağlayıcı İle Karıştırılıp Enjeksiyonla Şekillendirilmesidir. Daha Karmaşık Şekiller Verilmesine Olanak Tanır Ancak Gücü Daha Düşüktür.
Manyetizmanın NdFeB Mıknatıs Mühendislik Analizi Çalışması
Manyetik materyaller dünyasında, yirmi yüzyılın son çeyreğinde yaşanan devrim, bugün cebimizdeki telefonlardan okyanus ortasındaki rüzgar türbinlerine kadar her şeyi değiştirdi. Bu devrimin başrol oyuncusu, Neodyum-Demir-Bor ($Nd_2Fe_{14}B bileşiğidir. Bu makale, bu süper mıknatısların mikroskobik yapısından makroskobik gücüne kadar tüm teknik detaylarını incelemektedir.
İlk Olarak Atomik Mimari – Neden Bu Kadar Güçlüler Bilgileri?
Neodyum mıknatıs gücü, sadece içindeki malzemelerden değil, bu malzemelerin atomik diziliminden kaynaklanır. $Nd_2Fe_{14}B$ kristal yapısı, tetragonal bir kristal kafes yapısına sahiptir.
Tüm satış ve tedarik konusunda uygun fiyatlar ile başlıca Bu yapının en kritik özelliği tek eksenli manyetokristalin anizotropidir. Bu terim, kristalin manyetik momentinin belirli bir eksen boyunca (genellikle c-ekseni) hizalanmayı tercih etmesi anlamına gelir. Kristali bu eksenden başka bir yöne mıknatıslamak çok zevk ve yüksek enerji gerektirir. Bu durum, materyale çok yüksek bir koersivite mıknatıslığı gidermeye karşı direnç kazandırır.
Üretim Teknolojileri Toz Metalurjisinden Nihai Ürüne Tekniği
Neodyum mıknatıslar hakkında genel ve deneyim şarttır. “pişirme” veya “plastik kalıplama” gibi basit yöntemlerle üretilmezler. İki ana üretim rotası mevcuttur:
A. Sinterlenmiş Sintered Mıknatıslar
En güçlü Neodyum mıknatıslar bu yöntemle üretilir.
- ALAŞIMLAMA: NEODYUM, DEMİR VE BOR VAKUM ALTINDA ERİTİLEREK ALAŞIM HALİNE GETİRİLİR.
- KIRMA VE ÖĞÜTME: ALAŞIM JET DEĞİRMENLERDE MİKRON SEVİYESİNDE (YAKLAŞIK 3 MİKRON) TOZ HALİNE GETİRİLİR.
- MANYETİK PRESLEME: TOZLAR BİR KALIBA KONUR VE ÜZERLERİNE GÜÇLÜ BİR DIŞ MANYETİK ALAN UYGULANIRKEN PRESLENİR. BU, TÜM TOZ TANECİKLERİNİN MANYETİK YÖNÜNÜ AYNI YÖNE HİZALAR.
- SİNTERLEME: PRESLENMİŞ BLOKLAR, ERİME NOKTASININ HEMEN ALTINDAKİ BİR SICAKLIKTA VAKUM FIRINLARINDA ISITILIR. PARÇACIKLAR BİRBİRİNE YAPIŞIR ANCAK ERİMEZ.
Neodyum Mıknatıslar Hakkında Bazı Genel Bilgiler Şöyledir.
Sınıflandırma Tablosu
Mıknatıslar genellikle “N” harfiyle başlayan sınıflara ayrılır (N35, N52 gibi). Sayı arttıkça güç artar; yanındaki harfler ise sıcaklık dayanımını belirtir.
| Sınıf | Maksimum Çalışma Sıcaklığı |
| N (Standart) | 80°C |
| M (Medium) | 100°C |
| H (High) | 120°C |
| SH (Super High) | 150°C |
| UH (Ultra High) | 180°C |
Kritik Avantajlar ve Dezavantajlar
Avantajları:
- Boyut/Güç Oranı: Çok küçük boyutlarda inanılmaz çekme kuvveti sağlarlar.
- Yüksek Kararlılık: Doğru sıcaklık koşullarında manyetik özelliklerini on yıllarca korurlar.
Dezavantajları:
- Korozyon: Demir içeriği yüksek olduğu için nemli ortamlarda hızla paslanırlar. Bu yüzden genellikle Nikel-Bakır-Nikel veya Epoksi ile kaplanırlar.
- Kırılganlık: Seramik yapıya sahip oldukları için sert darbelerde cam gibi çatlayabilir veya parçalanabilirler.
Kullanım Alanları
- Otomotiv: Elektrikli araç motorları ve sensörler.
- Elektronik: Sabit disk (HDD) sürücüleri, hoparlörler ve kulaklıklar.
- Yenilenebilir Enerji: Rüzgar türbini jeneratörleri.
- Tıp: MRI cihazları.
Bilgi Olarak Önemli Uyarı: Neodyum mıknatıs oyuncak değildir. İki büyük mıknatısın arasına sıkışan parmaklar ciddi yaralanmalara yol açabilir. Ayrıca kalp pili taşıyan kişilerin ve elektronik cihazların uzağında tutulmalıdır.
